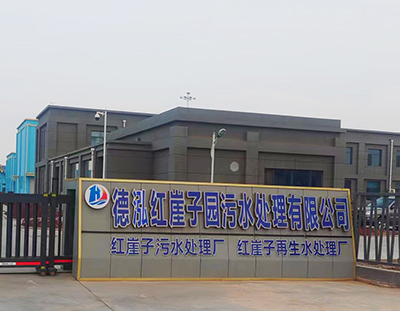

德泓紅崖子園污水處理有限公司

所屬分類：鋁灰高鹽廢水
瀏覽次數：0次
發布時間：2024-07-09 11:22:22
項目名稱：寧夏平羅廢水資源化項目
設備名稱：環美MVR、雙效蒸發系統
設計能力：10000t/d的工業廢水零排放項目（三套廣東環美蒸發系統）
客戶單位：德泓紅崖子園污水處理有限公司
設計單位：廣東環美環保產業發展有限公司

我要詢價

項目簡介
水質分析
方案設計
產品特點

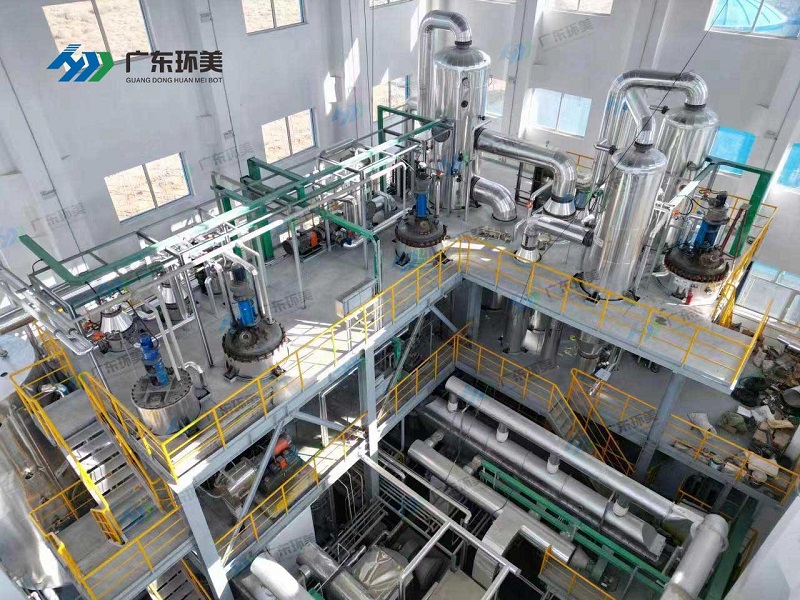

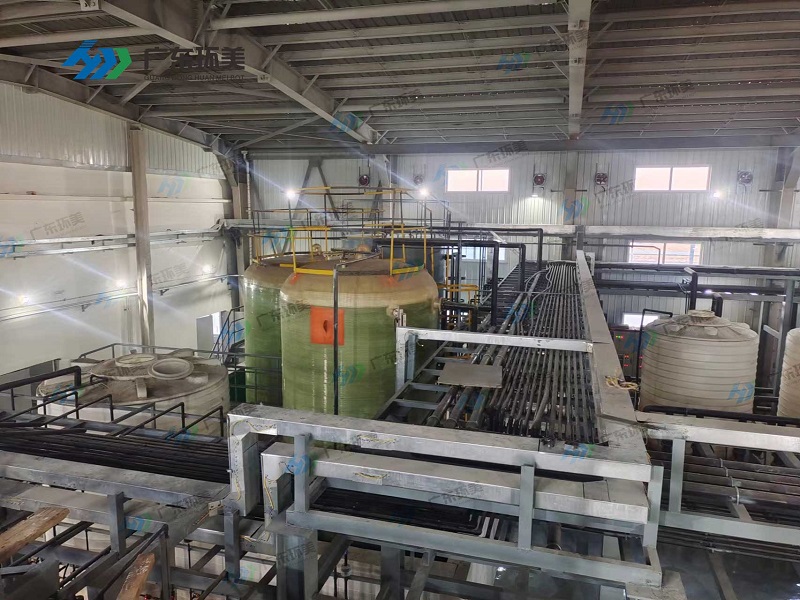

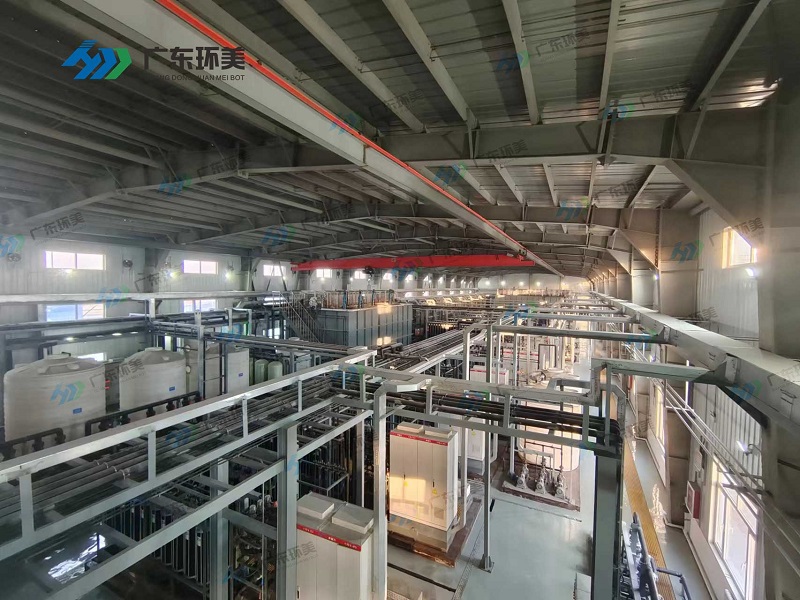

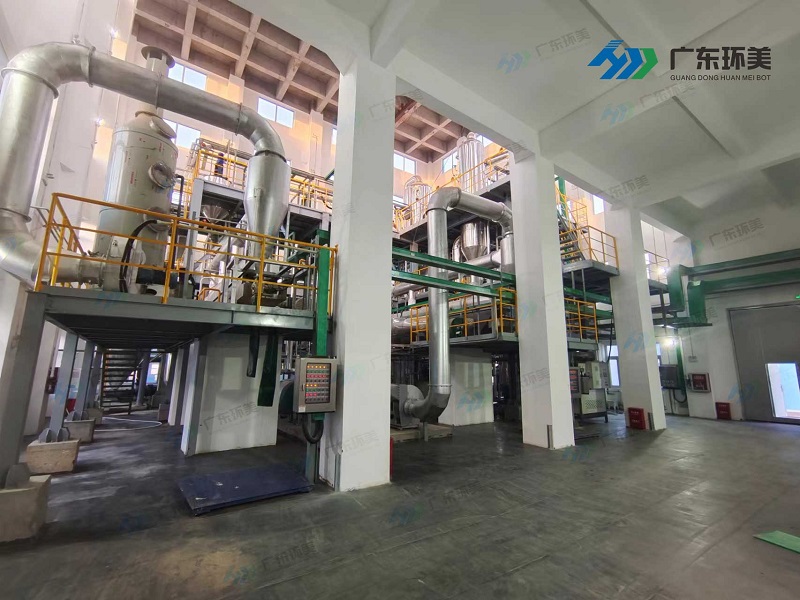

項目現場

項目簡介

項目名稱：寧夏平羅廢水資源化項目

設備名稱：環美MVR、雙效蒸發系統

設計能力：10000t/d的工業廢水零排放項目（三套廣東環美蒸發系統）

客戶單位：德泓紅崖子園污水處理有限公司

設計單位：廣東環美環保產業發展有限公司

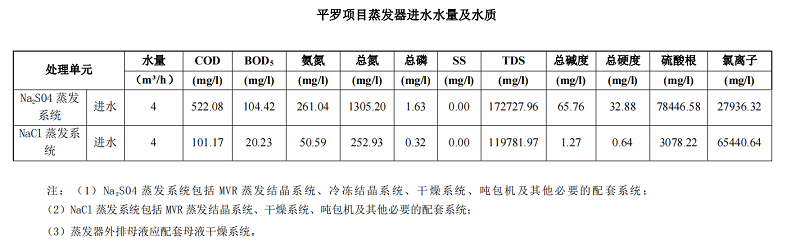

水質情況

基礎數據分析

1、硫酸鈉蒸發系統中水溶液主要含鹽約172.7g/L，要求冷凍結晶提純硫酸鈉，芒硝蒸發濃縮結晶,分離硫酸鈉。設計每小時處理4m3/h(密度1.15g/ml，4.6t/h)，進水含鹽量16%，其中硫酸鈉10.6%，氯化鈉4%，冷凍芒硝結晶量為：760kg/h，冷凍母液量為3.64t/h；芒硝熱融解，蒸發量425kg/h，硫酸鈉產品為335kg/h；冷凍母液返回前端鈉濾膜進行處理。

2、氯化鈉蒸發系統中水溶液主要含鹽約119.8g/L，要求蒸發結晶得到氯化鈉產品。設計每小時處理4m3/h(密度1.1g/ml，4.4t/h)，進水含鹽量11%，其中氯化鈉9.8%，硫酸鈉0.42%，MVR蒸發量3640kg/h，氯化鈉產品為321kg/h；外排到雜鹽蒸發的母液量為440kg/h，蒸發水量為370kg/h，雜鹽量為163kg/h。

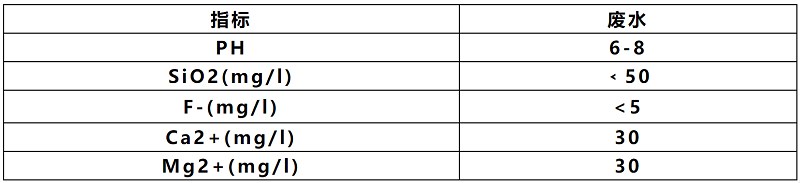

進水技術要求

系統工藝流程及材質選擇

本項目中硫酸鈉溶液采用強制循環冷凍結晶+MVR強制循環蒸發+熱結晶的工藝；

本項目中氯化鈉采用MVR強制循環蒸發+熱結晶+母液蒸發結晶的工藝；

其中，氯化鈉的母液蒸發裝置兼容硫酸鈉系統的母液處理，同時，兼容硫酸鈉系統中溶液濃度不足或比例不平衡時，無法使用冷凍系統產出產品鹽時的全溶液蒸發處理，以雜鹽的方式產出。

由于兩種廢水中含有較高的氯離子，有腐蝕性，對一般材料腐蝕嚴重，故本方案中硫酸鈉冷凍結晶與物料接觸部分采用316L材質，蒸發結晶系統采用，氯化鈉與物料接觸部分的材質均選用TA2，二次蒸汽管道，不凝汽管道選用316L，冷凝水管道材質選擇316L，生蒸汽管道采用Q235B，以滿足工藝需求且達到蕞大性價比。

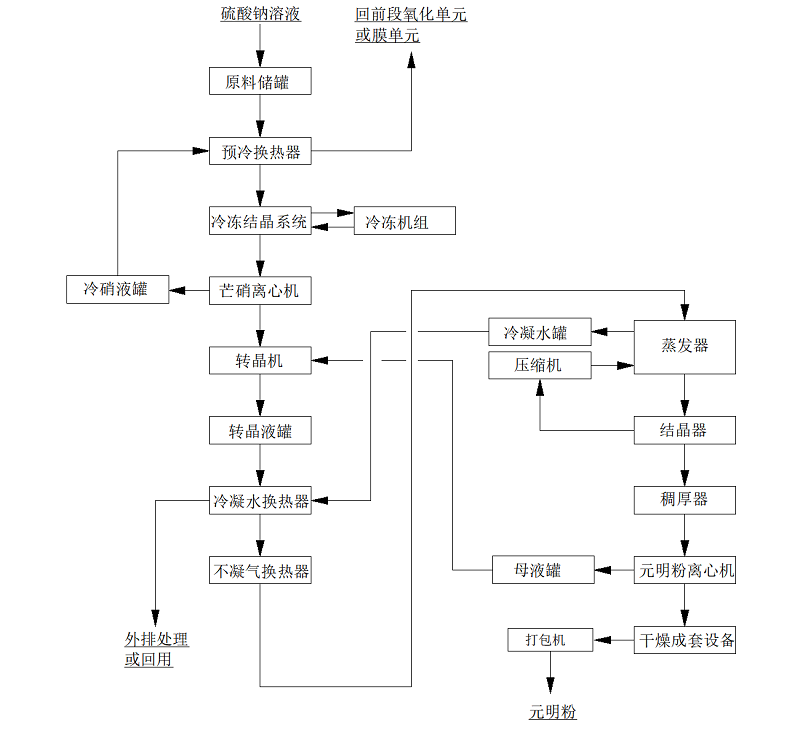

硫酸鈉系統

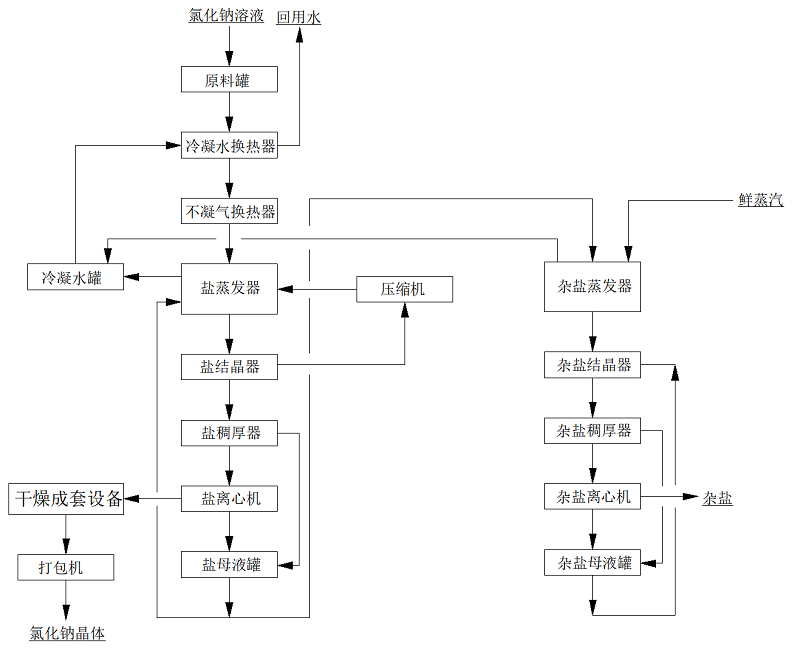

氯化鈉系統

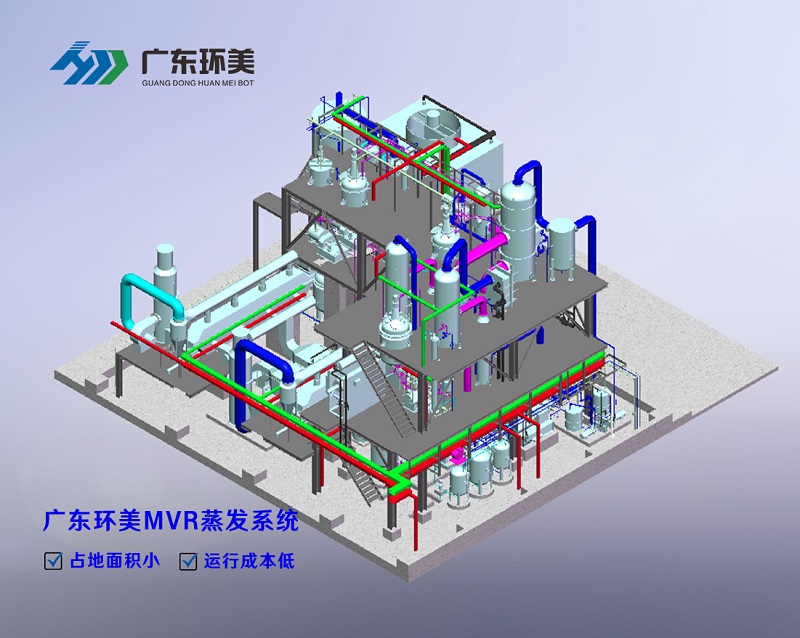

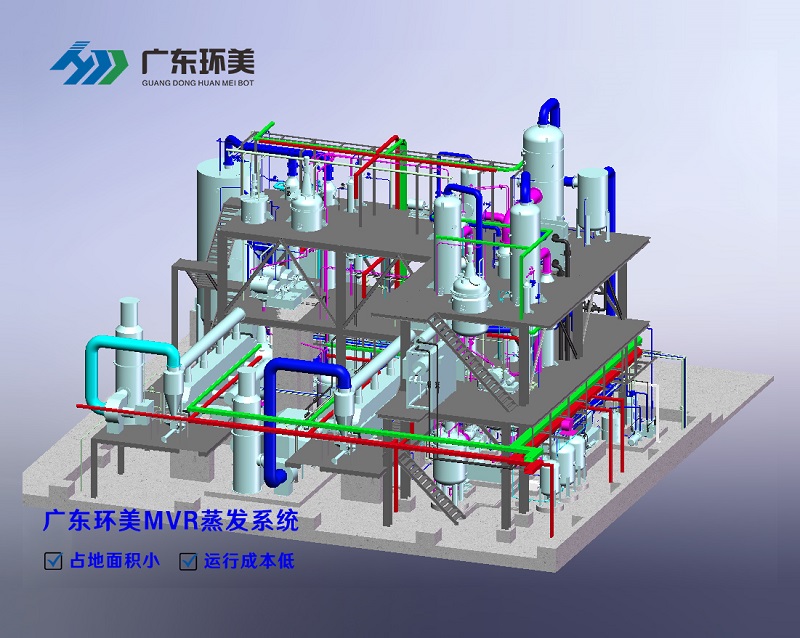

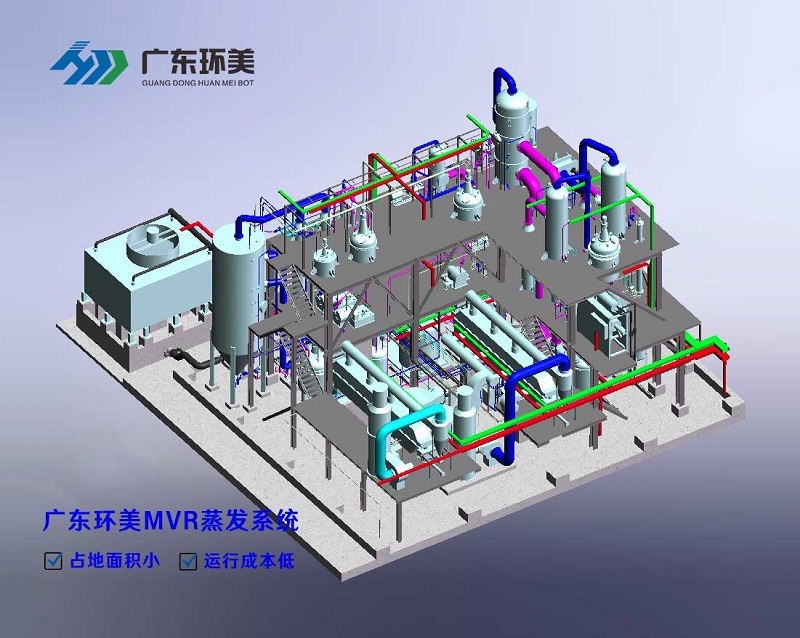

項目設計圖

MVR蒸發器介紹

廣東環美MVR蒸發器是一種主要應用于工業廢水零排放領域的新型高效節能蒸發設備，該設備采用低溫與低壓汽蒸技術和清潔能源為能源產生蒸汽，將媒介中的水分離出來，是國際先進的蒸發技術，是替代傳統蒸發器的升級換代產品。MVR蒸發器不同于普通單效降膜或多效降膜蒸發器，MVR為單體蒸發器，集多效降膜蒸發器于一身，根據所需產品濃度不同采取分段式蒸發。

廣東環美MVR蒸發器100%循環利用二次蒸汽的潛熱，大大減少了能源消耗，運行成本低；取消了循環冷卻水系統供應系統；結構緊湊，占地面積小；特別適合于小空間建設；自動化程度高，完全采用自動控制。已成功應用于危廢行業、鋰電池行業、化工行業、生物發酵行業、制藥行業等工業污水零排放領域。

MVR蒸發技術應用范圍包括蒸發濃縮；蒸發結晶；低溫蒸發。MVR蒸發系統100%循環利用二次蒸汽的潛熱，大大減少能源消耗。取消了循環冷卻水系統供應系統，結構緊湊，占地面積小，特別適合于小空間建設。與傳統蒸發器性能比較，具有待處理物料的適應范圍廣，可以連續和間歇出料；體積小移動性強；熱效率高，功耗低，無污染；一體多效，節省制造成本；自動化程度高、運行成本低等特點。
